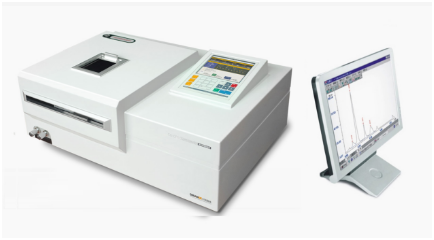

山東譜析PX-CF19棒狀薄層色譜是采用棒狀薄層分離技術與氫火焰離子化檢測 (TLC/FID) 手段組合而成的高精密科學分析儀器。本儀器結合公司傳統氣相色譜儀經過十多年的發展和完善，現已非常成熟 。新型的PX-CF19棒狀薄層色譜儀采用了最新的電子傳感技術和目前國內精密的激光機械加工工藝，無論是實驗分析數據以及儀器質量都非常可靠。

    PX-CF19 棒狀薄層色譜儀的特點

    ●簡便性:  該儀器具有操作簡便、分析速度快、分析周期短、分析數據準確等特點。

    ●環保性:  由于使用甲苯為溶劑且用量極少，大大降低了對人體的損害，有利環保和操作人員健康。

    ●經濟性:  色譜棒可重復使用，一般為50次，展開過程僅需少量溶劑，費用非常低。

    ●廣泛性:  對于大量的有機化合物都能直接檢測，包括很難用于氣相色譜儀分析的較高沸點樣品。廣泛用于石油化工、醫藥衛生、環境檢測、化學、石油地質、煤炭化學、精細化工等方面。

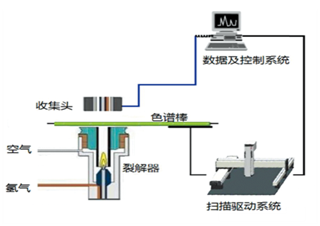

     PX-CF19 棒狀薄層色譜儀的工作原理

 將常溫下不揮發、在火焰中燃燒可溶性的有機樣品，用溶劑稀釋后點到涂有硅膠氧化鋁吸附的薄層棒上，除溶劑后放入相應的展開槽中，在一定的飽和蒸氣壓的環境條件下進行展開分離；經過樣品展開后的薄層棒按順序進入到FID中，按一定速度在FID上燃燒；得到離子流信號由計算機采集處理；從而得到色譜分析結果。

     PX-CF19 棒狀薄層色譜儀的應用

    該儀器可檢測所有有機化合物尤其是氣相色譜不易分離、液相色譜難以分析的有機化合物及藥物中大分子化合物、跟蹤有機合成反應過程。可在開放的條件下檢測氣相色譜和液相色譜方法很難檢測的復雜樣品。并可以非常簡單的對所分析的樣品進行定量。

    主要應用以下研究中：脂類、磷脂類、蠟、脂肪酸、合成脂和合成油、潤滑脂、潤滑油類、表面活性劑、各類工業脂類、原油、瀝青、渣油和各類烴類物質、聚合物，食用油，醫藥試劑。

  ●該儀器完全適用于2008年被中國石油天然氣行業標準認證的《SY/T5119-2008巖石可溶有機物和原油族組分棒薄層火焰離子化分析方法》

    ●該儀器完全適用于2005年9月被中華人民共和國國家標準認證的《SH/T0753-2005潤滑油基礎油化學族組成測定法》

      在原油組分分析中與傳統柱層析法比較具有的優勢

    1．二者數據有可比性。

    2．由于FLC/FID法自動化程度高，檢測手段的智能化，準確度，精確度大大高于柱層析法。

    3．柱層析只能分析0.1g以上樣品,TLC/FID法正常分析樣品0.1～1.0ug,檢查出量?jī)H為1×10-6 ，在滿足常量分析的同時,更可用于微量分析;

    4．柱層析法在分析飽和烴、芳烴、膠質、瀝青質等組成時（其中瀝青質用疊加法）要消耗大量的有機溶劑，分析周期長，分析結果的精度不高，而TLC/FID法有機溶劑消耗量?jī)H占柱層析法的1‰，分析時間短，分析時間小于60分鐘（一次可做10個樣），并且精度可以達到ppm級。

    5. 兩種方法比較TLC/FID提高分析效率30多倍，拓寬了分析方法的前處理和后處理的適應范圍，同時節省大量試劑，并改善了工作環境。

    PX-CF19 棒狀薄層色譜儀的技術指標

    FID穩定時間：<20min，檢出限<1×10-9g/s；

    極化電壓：265V；

    掃描速度：50～300mm/min（任設）；

    點樣量：1ug～20ug；

    信號輸出：0～1000mv（由配套色譜工作站接收）；

    譜圖和數據處理：在線采集，實時存儲并可直接進行譜圖處理和報告輸出；

    點火裝置：外置電子點火；

    電壓：220 V/AC

    頻率：50/60Hz  ±5%；

    功率：300 W；

   PX-CF19 棒狀薄層色譜儀的配套設備

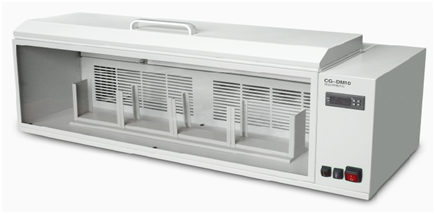

    1.DM-300多功能樣品點樣展開臺

   用于有機化學實驗、PX-CF19（薄層色譜實驗）樣品的展開。
   可為實驗的展樣過程提供一個穩定的外部環境，減少外部空氣中的溶劑蒸汽和灰塵顆粒對薄層棒的污染。
   可將一般不太注意的試劑轉移、有機樣品提取、樣品濃縮時產生的微量有毒的有機試劑與操作人員隔離。
   該產品外形精巧美觀、操作方便、易擺放、在僅1.5平方米的范圍內即可完成樣品提取、濃縮、展開、分析。
同時也可進行芳烴的觀測。

   ● 恒溫溫度： 0-40℃ 排風量：3.5m3/min
   ● 輸入功率：1150w
   ● 電源電壓：220V±10%
   ● 外形尺寸（LxWxH)：880mmx360mmx400mm
   ● 整機重量：<20Kg

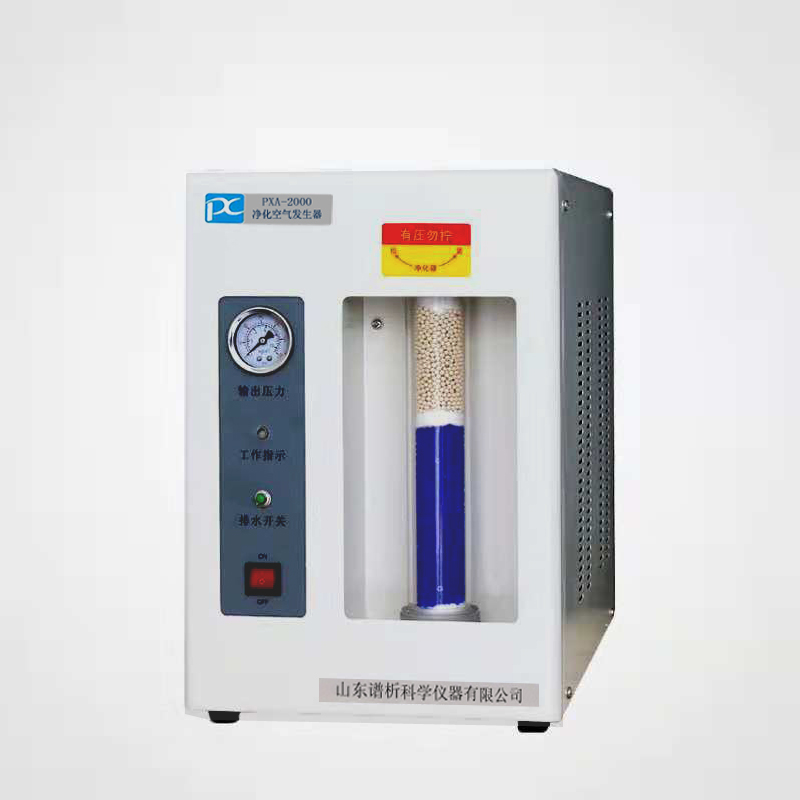

   2.空氣發生器

   氫火焰離子檢測器（FID )提供助燃?xì)狻?br/>   采用全封閉式靜音壓縮機為動力，將自然空氣經過凈化，除去空氣中的水份、油污和雜質，經穩壓裝置輸出 穩定、潔凈的空氣，噪音低。

   ● 輸出流量: 0-3000mL/min
   ● 輸出壓力: 0-0.4MPa
   ● 輸入功率：<160W
   ● 電源電壓：220V±10%
   ● 外形尺寸（LxWxH)： 430mmx290mmx400mm
   ● 整機重量：<26Kg

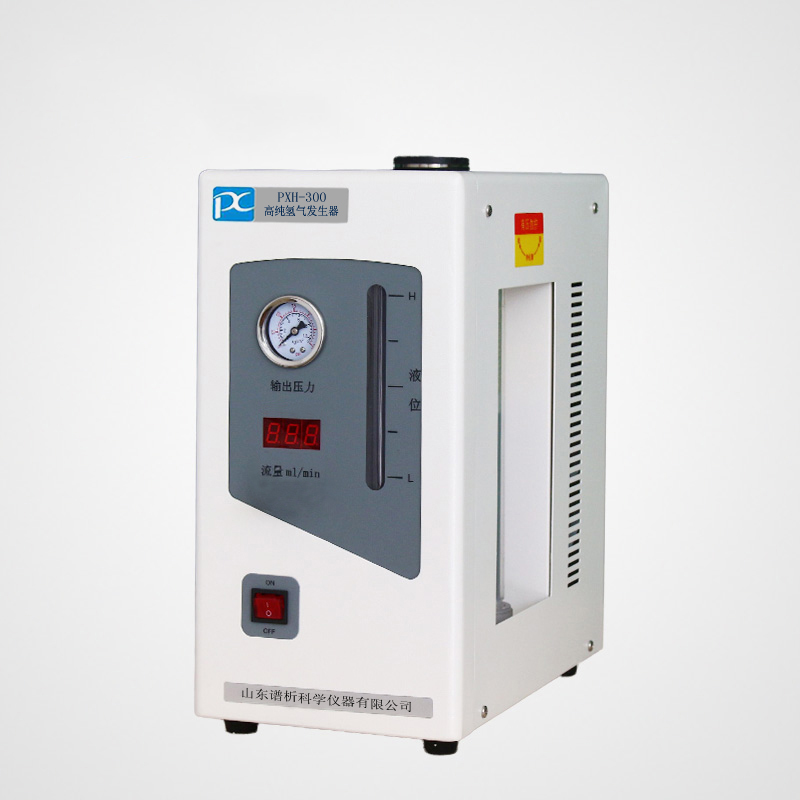

   3.氫氣發生器

   為棒狀薄層色譜實驗提供燃?xì)夂洼d氣。
   利用SPE電解分離技術，氫氣純度高（99.995%~99.9999% ),流量穩定，使用安全 方便，設有多種報警裝置（超壓報警、缺水報警、積水報警）。

   ● 輸出流量（ml/min) 0~210   0~310   0~510
   ● 輸出壓力（MPa) 0.02~0.4(常規）/0.02~0.7（高壓）穩壓輸出
   ● 氫氣純度（%） >99.995 / >99.9999
   ● 輸入功率（W）<90 <150 <200
   ● 電源電壓（V） AC 220V/110V 50~60Hz
   ● 外形尺寸(LxWxH)mm 420x227x352
   ● 水質要求 水的電阻率 >1MΩ.cm
   ● 整機重量<15

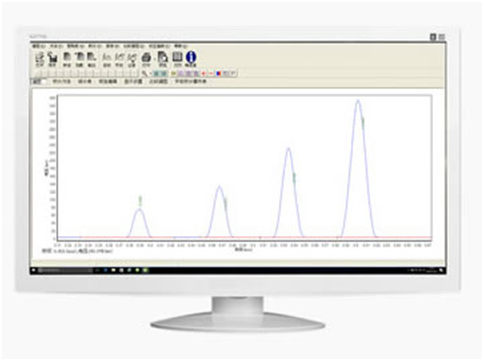

   4.色譜工作站

   色譜工作站由軟件和硬件兩部分組成，工作站硬件對棒狀薄層色譜實驗的色譜信號進行采集，處理和傳輸。
電腦端的工作站軟件實現譜圖采集控制，譜圖生成譜圖編輯，處理實驗數據，輸出打印等功能。
   ● 輸出電壓范圍：-500mv～1500mv
   ● 積分靈敏度1微伏/秒，最小分辨率0.1uV，最小峰寬0.1s。
   ● 動態范圍107,線性度：±0.01%；
   ● 蕞高采樣頻率為100次/秒
   ● 噪聲：±1μV（24位高精度數模轉換）

   6.移液器

   定量轉移色譜實驗中所用到的有機溶劑，可方便快捷的調配展開劑的比例。
   ● 輕便且設計符合人機工效學
   ● 數字視窗，令所設定量程一目了然
   ● 量程范圍廣，0.1μl至10ml
   ● 使用附件工具，能方便快捷地進行校準和維修
   ● 精確的分液，每支移液器都遵照EN/ISO8655標準進行校準
   ●下半支可高溫高壓消毒

   7.薄層棒

   PX-CF11型棒狀薄層色譜儀所采用的薄層棒。
   直徑1mm，吸附劑涂層厚度0.05mm，涂層長度120mm，吸附劑為硅膠/氧化鋁。
   可反復活化使用，擁有良好的分離性和穩定的可重復性。
